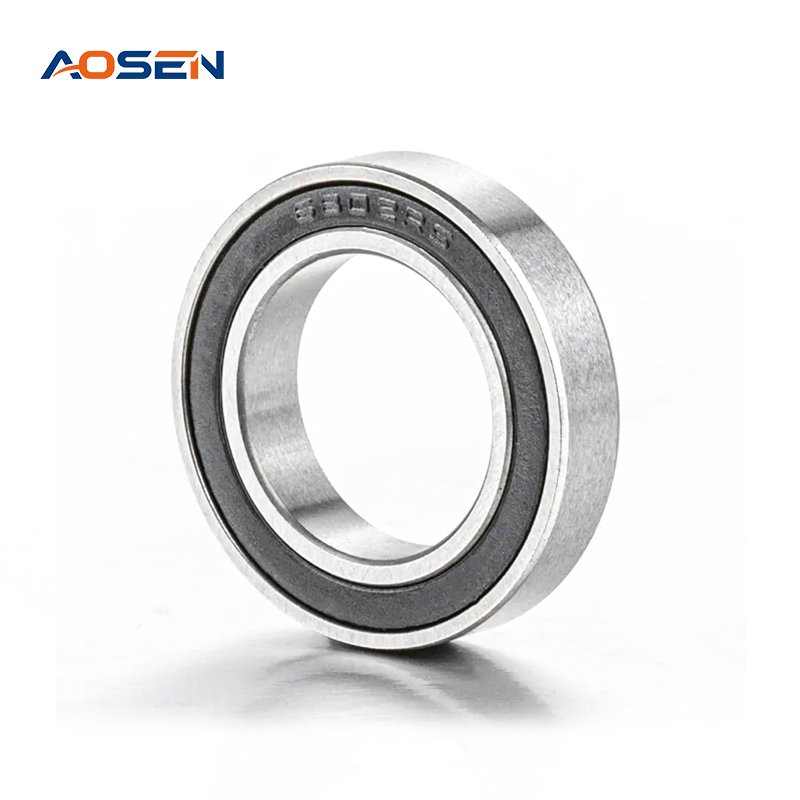

Kuličková ložiska s hlubokou drážkou řady 6800

Kuličková ložiska jsou nejreprezentativnějším a nejrozšířenějším typem valivých ložisek v průmyslové oblasti. Vyznačují se jednoduchou konstrukcí, stabilním provozem a snadnou údržbou. Tato řada ložisek se primárně používá k přenášení radiálního zatížení, ale může také odolat určitému axiálnímu zatížení v obou směrech, což z nich činí nepostradatelnou součást převodovky jádra v různých mechanických zařízeních.

Materiál jádra: Vysoce kvalitní ložisková ocel GCr15

Tato řada produktů je celá vyrobena z vysoce kvalitní ložiskové oceli GCr15 s vysokým obsahem uhlíku a chromu. GCr15 je známý pro své vynikající komplexní mechanické vlastnosti. Po přesném procesu tepelného zpracování propůjčuje ložiskům extrémně vysokou odolnost:

Vysoká tvrdost a vysoká odolnost proti opotřebení: Účinně odolává opotřebení kovu při dlouhodobém provozu a výrazně prodlužuje životnost ložiska.

Vynikající únavová pevnost: Není náchylný k únavovému odlupování při nepřetržitém vysokofrekvenčním a vysokotlakém kontaktním namáhání, což zajišťuje spolehlivost v podmínkách vysokého zatížení.

Vynikající rozměrová stabilita: Přizpůsobuje se měnícím se teplotám a provozním prostředím a udržuje vysoce přesný mechanický provoz po dlouhou dobu.

Jak přesně identifikovat modely kuličkových ložisek s hlubokou drážkou z nerezové oceli pomocí posuvného měřítka?
14 Apr, 2026
Při běžné údržbě a mechanických opravách průmyslových zařízení je přesná identifikace a výměna ložisek kritickým krokem k zajištění stabilního provozu. V důsledku dlouhodobého opotřebení nebo znečištění olejem a maziv...
READ MORE
Ningbo Aosen Bearing Co., Ltd. vystaví na mezinárodní výstavě průmyslové automatizace a robotů v Šanghaji 2026
13 Apr, 2026
Společnost Ningbo Aosen Bearing Co., Ltd. s potěšením oznamuje svou účast na mezinárodní výstavě průmyslové automatizace a robotů v Šanghaji 2026 (24. mezinárodní výstava průmyslové automatizace a robotů v Šanghaji). ...
READ MORE
Ningbo Aosen Bearing Co., Ltd. úspěšně uzavírá účast na mezinárodní výstavě ložisek a specializovaných výrobních zařízení v Guangzhou v roce 2026
10 Apr, 2026
Společnost Ningbo Aosen Bearing Co., Ltd. dosáhla výrazného úspěchu a přinesla plodné výsledky na mezinárodní výstavě ložisek a specializovaného výrobního zařízení v Guangzhou v roce 2026 (dále jen „výstava“). Akce se...
READ MORE
Kuličkové ložisko vs. Kuličkové ložisko s hlubokou drážkou: Klíčové rozdíly
08 Apr, 2026
A kuličkové ložisko s hlubokou drážkou je specifický a velmi oblíbený typ kuličkového ložiska — není samostatnou kategorií. "Kuličkové ložisko" je široký název rodiny, zatímco kuličková loži...
READ MORE

Ložisko č	Velikost vnějšího průměru					Základní únosnost KN		mše (kg)
	Bore d mm	O. D D mm	Šířka B		Zkosení r _smin mm	Dynamický Cr N	Statické Cr N
	Bore d mm	O. D D mm	Otevřený typ mm	Uzavřený typ mm	Zkosení r _smin mm	Dynamický Cr N	Statické Cr N
684	4	9	2.5	4	0.1	480	170	0.001
685	5	11	3	5	0.15	770	320	0.0019
686	6	13	3.5	5	0.15	1080	440	0.0027
687	7	14	3.5	5	0.15	1170	510	0.003
688	8	16	4	5	0.2	1250	590	0.0038
689	9	17	4	5	0.2	1330	660	0.044
6800	10	19	5	5	0.3	1590	750	0.005
6801	12	21	5	5	0.3	1910	1040	0.006
6802	15	24	5	5	0.3	2070	1250	0.007
6803	17	26	5	5	0.3	2130	1360	0.008
6804	20	32	7	7	0.3	3480	2230	0.019
6805	25	37	7	7	0.3	3680	2630	0.022
6806	30	42	7	7	0.3	4000	3150	0.026
6807	35	47	7	7	0.3	4270	3600	0.029
6808	40	52	7	7	0.3	4410	3890	0.033
6809	45	58	7	7	0.3	4590	4330	0.04
6810	50	65	7	7	0.3	6610	6080	0.0520
6811	55	72	9	9	0.3	8530	8080	0.0830
6812	60	78	10	10	0.3	9200	8760	0.1060

Bore Diancter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Bore Diancter	Průměrová řada (0)				Průměrová řada (2)					Průměrová řada (3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standardní	Třída tolerance
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	TŘÍDA6	TŘÍDA5	TŘÍDA4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Ocel č	Chemické složení %
Ocel č	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30–1,65
