Kuličkové ložisko vs. Kuličkové ložisko s hlubokou drážkou: Klíčové rozdíly

A kuličkové ložisko s hlubokou drážkou je specifický a velmi oblíbený typ kuličkového ložiska — není samostatnou kategorií. "Kuličkové ložisko" je široký název rodiny, zatímco kuličková ložiska s hlubokými drážkami (DGBB) představují nejrozšířenější podtyp v této rodině, což představuje zhruba 80 % všech prodejů kuličkových ložisek po celém světě . Pochopení tohoto rozdílu je důležité při výběru správného ložiska pro typ zatížení, rychlost a instalační omezení.

Rodina kuličkových ložisek: Co obsahuje

Kuličková ložiska používají sférická valivá tělesa ke snížení rotačního tření a nosného zatížení mezi pohyblivými částmi. V rámci této rodiny existuje několik různých podtypů, z nichž každý je navržen pro specifické profily zatížení a provozní podmínky:

• Kuličková ložiska (DGBB): Univerzální, zvládá radiální a střední axiální zatížení
• Kuličková ložiska s kosoúhlým stykem: Optimalizováno pro kombinované axiální a radiální zatížení při vyšších kontaktních úhlech (15°–40°)
• Samonaklápěcí kuličková ložiska: Tolerujte nesouosost hřídele až do 2°–3°
• Axiální kuličková ložiska: Zvládejte čistě axiální zatížení, nevhodné pro radiální síly
• Čtyřbodová kontaktní kuličková ložiska: Podporujte axiální zatížení v obou směrech v jedné řadě

Když inženýři nebo nákupní týmy odkazují na „kuličkové ložisko“ bez specifikace, téměř vždy mají na mysli ve výchozím nastavení kuličkové ložisko s hlubokou drážkou – důkaz toho, jak dominantní jsou DGBB v praxi.

Čím se vyznačuje kuličkové ložisko s hlubokou drážkou

Charakteristickým znakem kuličkového ložiska s hlubokou drážkou je geometrie oběžné dráhy. Drážky ve vnitřním i vnějším kroužku jsou hlubší – poloměrem blíže k průměru kuličky – ve srovnání s jinými typy kuličkových ložisek. Tato konstrukce přináší několik konstrukčních výhod:

• Hluboká drážka umožňuje ložisku odolat obojímu radiální zatížení a axiální (tahové) zatížení v obou směrech
• Větší kontaktní plocha na kuličku zvyšuje nosnost ve srovnání s designy s mělkou drážkou
• Geometrie podporuje vysokorychlostní provoz – pro standardní DGBB jsou dimenzovány otáčky až 20 000–50 000 ot./min v závislosti na velikosti a mazání
• Symetrický design umožňuje montáž v libovolné orientaci bez ztráty výkonu

Standardní DGBB, jako je všudypřítomný 6205-2RS (vrtání 25 mm) má dynamické zatížení přibližně 14,0 kN a statické zatížení 6,95 kN, díky čemuž je vhodný pro elektromotory, čerpadla, ventilátory a dopravníkové systémy bez jakýchkoli zvláštních montážních úvah.

Head-to-Head: Hluboká drážka versus jiné typy kuličkových ložisek

Nosnost: Kde ložiska s hlubokou drážkou excelují a kde ne

Kuličková ložiska nemají konkurenci pro scénáře kombinovaného zatížení při vysokých rychlostech, ale jejich profil nosnosti má jasné limity:

Síla radiálního zatížení

DGBB zvládají radiální zatížení efektivně, protože hluboká oběžná dráha rozděluje zatížení na více kuliček současně. Ložisko 6206 (vrtání 30 mm) nese dynamické radiální zatížení 19,5 kN — dostatečné pro většinu lehkých až středních průmyslových motorů.

Axiální nosnost

Na rozdíl od axiálních kuličkových ložisek mohou DGBB zvládat axiální zatížení v obou směrech současně – až přibližně 50 % jejich radiální únosnosti za normálních podmínek. Tato všestrannost eliminuje potřebu samostatných axiálních ložisek v mnoha provedeních. Pokud však axiální zatížení překročí tuto prahovou hodnotu nebo je primárním zatížením, jsou vhodnější ložiska s kosoúhlým stykem nebo axiální ložiska.

Citlivost na nesouosost

Toto je známé omezení DGBB. Tolerují nesouosost hřídele pouze 0,08°–0,16° před zatížením hrany výrazně snižuje životnost ložiska. Pro aplikace s vlastní výchylkou hřídele – jako jsou dlouhé hřídele dopravníků nebo zemědělské pohony – jsou lepší volbou samonaklápěcí kuličková ložiska nebo soudečková ložiska.

Rychlostní hodnocení: Proč vedou ložiska s hlubokou drážkou

Ze všech valivých ložisek dosahují kuličková ložiska nejvyšších přípustných otáček. To je způsobeno jejich geometrií s nízkým třením a minimální tvorbou vnitřního tepla. Pro informaci:

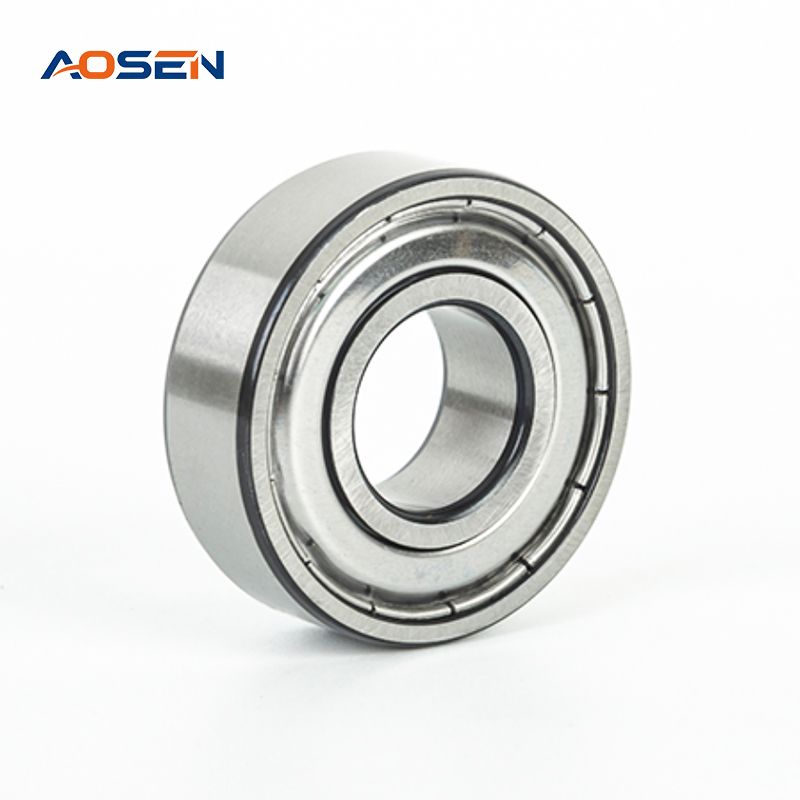

• DGBB řady 6000 (vrtání 10 mm) může pracovat při až 47 000 otáček za minutu s tukovým mazáním
• Ekvivalentní válečková ložiska stejné velikosti jsou obvykle omezena na 30 000–35 000 ot./min.
• Kuželíková ložiska srovnatelné velikosti mohou být omezena na 10 000–15 000 ot./min.

Tato výhoda rychlosti dělá z DGBB výchozí volbu pro elektromotory, zubní vrtačky, odstředivá čerpadla, turbodmychadla a vřetena vysokootáčkových strojů.

Možnosti těsnění a stínění v kuličkových ložiscích s hlubokou drážkou

Jednou z praktických výhod DGBB oproti mnoha jiným typům kuličkových ložisek je široká dostupnost utěsněných a stíněných variant, umožňujících bezúdržbový provoz v kontaminovaných prostředích:

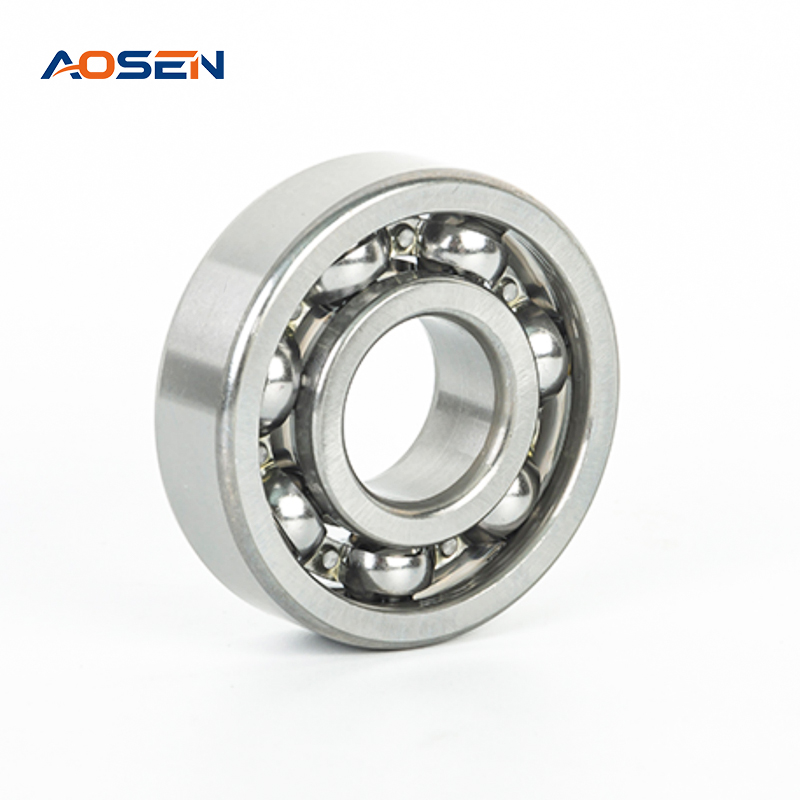

• Otevřít (bez přípony): Žádné těsnění – vyžaduje vnější mazání; používá se tam, kde je domazávání běžné

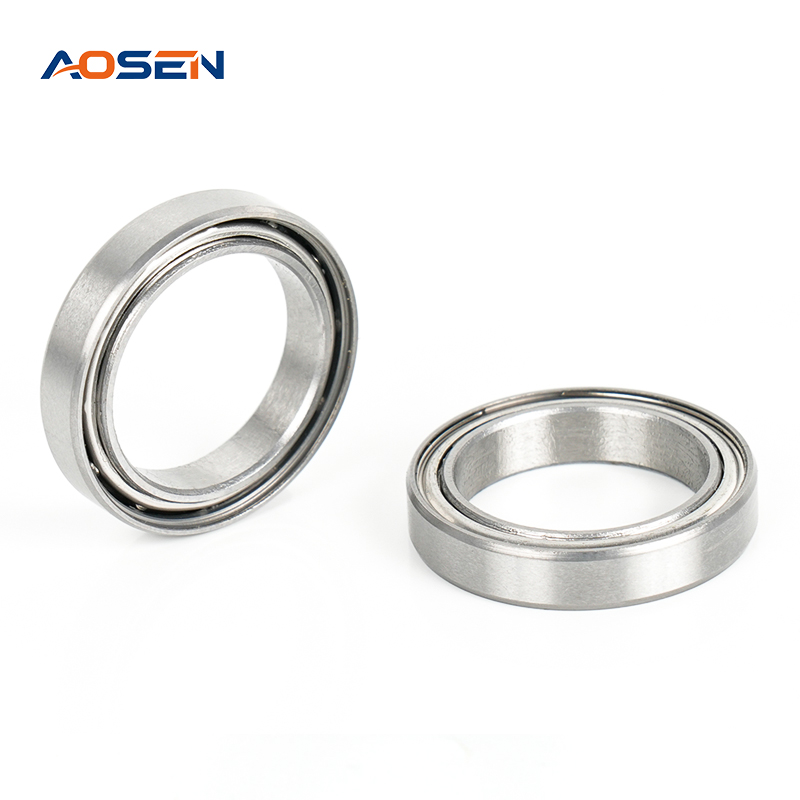

• Z nebo ZZ (kovový štít): Chrání před pevnými nečistotami; zcela netěsní proti vlhkosti; nižší tření než u těsnění

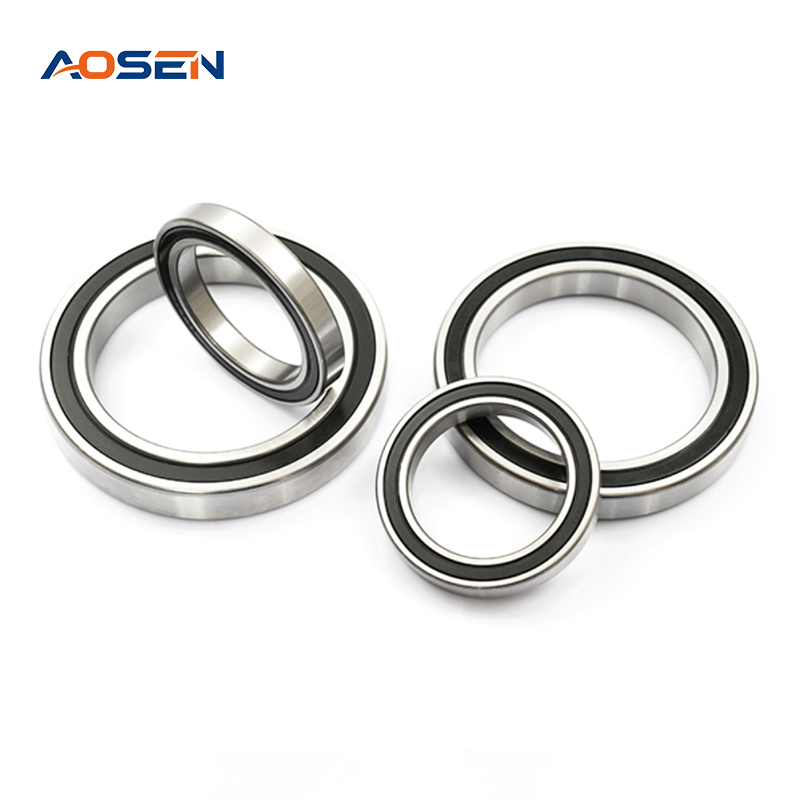

• RS nebo 2RS (gumové těsnění): Plné kontaktní těsnění na jedné nebo obou stranách; chrání před prachem a vlhkostí; předem zabaleno s tukem pro životnost mazání ložisek
• RZ nebo LLB (těsnění s nízkým třením): Bezkontaktní nebo nízkokontaktní pryžové těsnění — kombinuje ochranu proti znečištění se sníženým odporem při vyšších rychlostech

Kuličková ložiska s kosoúhlým stykem a axiální kuličková ložiska nabízejí mnohem méně možností těsnění a vyžadují pečlivější konstrukci pouzdra pro zvládnutí kontaminace – další praktický důvod, proč DGBB dominují obecnému průmyslovému použití.

Kdy zvolit jiné kuličkové ložisko přes typ s hlubokou drážkou

Navzdory své všestrannosti nejsou kuličková ložiska vždy optimální volbou. Následující scénáře vyžadují alternativní typy kuličkových ložisek:

Vysoké axiální zatížení v jednom směru

Vřetena obráběcích strojů, kuličkové šrouby a šroubové převody generují silné axiální síly v definovaném směru. Kuličková ložiska s kosoúhlým stykem pod úhlem styku 40° přenášejí axiální zatížení až do 70 % své dynamické jmenovité hodnoty – daleko přesahující to, co dokáže DGBB zvládnout bez předčasného selhání.

Významná nesouosost hřídele

Pro aplikace, kde průhyb hřídele přesahuje 0,5° – běžné u dlouhých hřídelí, dřevoobráběcích strojů nebo důlních zařízení – samonaklápěcí kuličková ložiska tolerují až 3° nesouososti bez zatížení hran, což výrazně prodlužuje životnost.

Aplikace čistého axiálního zatížení

Vertikální hřídele čerpadel, zvedací mechanismy a otočné stoly působí zatížení téměř výhradně podél osy hřídele. K tomu jsou speciálně navržena axiální kuličková ložiska s nosností až 3–5× vyšší než DGBB se stejnou velikostí otvoru při čistém axiálním zatížení.

Rozměrová standardizace a zaměnitelnost

Kuličková ložiska splňují normy ISO 15 a ABMA, díky čemuž jsou celosvětově zaměnitelná napříč výrobci. A Ložisko 6204-2RS od SKF, NSK, FAG nebo od jiného dodavatele má stejné rozměry : vrtání 20 mm, vnější průměr 47 mm, šířka 14 mm. Tato standardizace je významnou praktickou výhodou – náhradní díly jsou dostupné po celém světě a napříč cenovými kategoriemi.

Některé speciální typy kuličkových ložisek – zejména určité konfigurace s kosoúhlým stykem a čtyřbodová kontaktní ložiska – mají méně univerzální standardizaci, vyžadují výměny specifické pro výrobce a potenciálně delší dodací lhůty.

Praktický průvodce výběrem: Typ kuličkového ložiska podle použití

Cena a dostupnost: Praktická úvaha

Hluboká kuličková ložiska jsou nejlevnější valivá ložiska na jednotku nosnosti těží z masivních globálních objemů produkce. Standardní ložisko 6205-2RS od renomované značky stojí přibližně $ 2 – $ 8 USD v jednotlivých množstvích, hromadně klesající pod 1 $. Ložiska s kosoúhlým stykem ekvivalentní velikosti obvykle stojí 3–5× více a speciální typy, jako jsou čtyřbodová kontaktní ložiska, mohou být 10× nebo vyšší.

Pro velkoobjemovou výrobu nebo zařízení vyžadující častou výměnu ložisek je tento rozdíl v nákladech významným faktorem celkových nákladů na vlastnictví – a často je to rozhodující důvod, proč inženýři přestanou používat DGBB, když to podmínky zatížení dovolí.
