Jak přesně identifikovat modely kuličkových ložisek s hlubokou drážkou z nerezové oceli pomocí posuvného měřítka?

Při běžné údržbě a mechanických opravách průmyslových zařízení je přesná identifikace a výměna ložisek kritickým krokem k zajištění stabilního provozu. V důsledku dlouhodobého opotřebení nebo znečištění olejem a mazivem jsou laserem vyleptané značky na površích mnoha kuličková ložiska z nerezové oceli se může stát nečitelným. v důsledku toho určení přesného modelu ložiska fyzikálním měřením se stal základní dovedností pro inženýry.

Tento článek poskytne podrobný návod, jak rychle a přesně identifikovat model kuličkového ložiska z nerezové oceli – pomocí ničeho jiného než třmenu – měřením jeho vnitřní průměr, vnější průměr a šířka .

Nástroje pro měření a základní parametry

Abychom mohli přesně identifikovat model ložiska, musíme nejprve připravit vysoce přesný model posuvné měřítko . Během procesu měření potřebujeme získat následující tři klíčové datové body:

1. Vnitřní průměr (d): Určuje velikost hřídele, se kterou ložisko lícuje, a je také nejdůležitějším parametrem pro odvození přípony čísla modelu ložiska.

2. Vnější průměr (D): Určuje velikost montážního otvoru ložiska.

3. Šířka/tloušťka (B): The axial dimension of the bearing.

V konvencích pojmenování kuličkových ložisek z nerezové oceli (např. S6004-ZZ) předpona „S“ označuje materiál z nerezové oceli, zatímco přípona „ZZ“ označuje oboustranné kovové kryty. Mezilehlá čísla (např. 6004) jsou však klíčem k rozměrům ložiska.

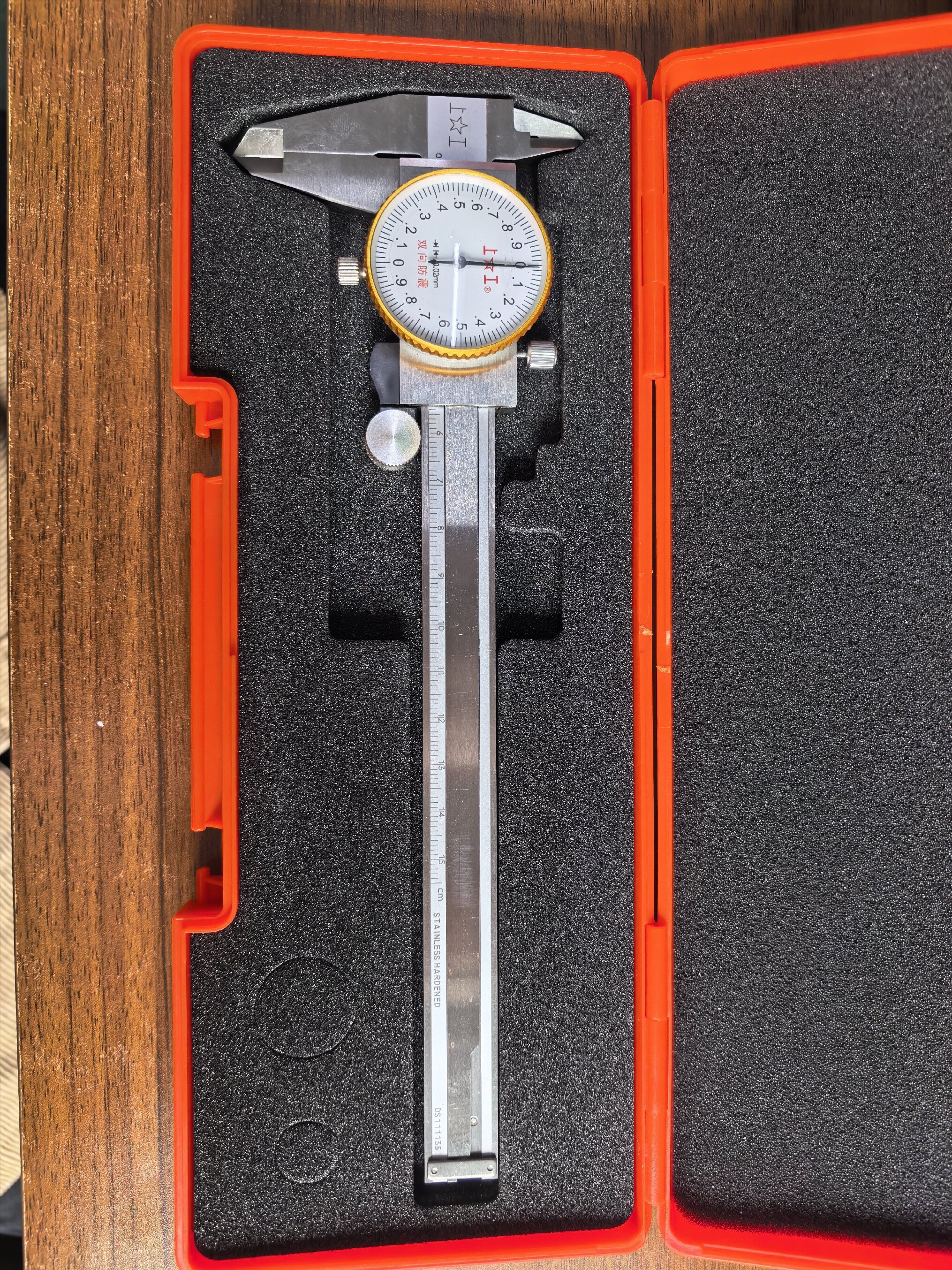

Posuvné měřítko Vernier

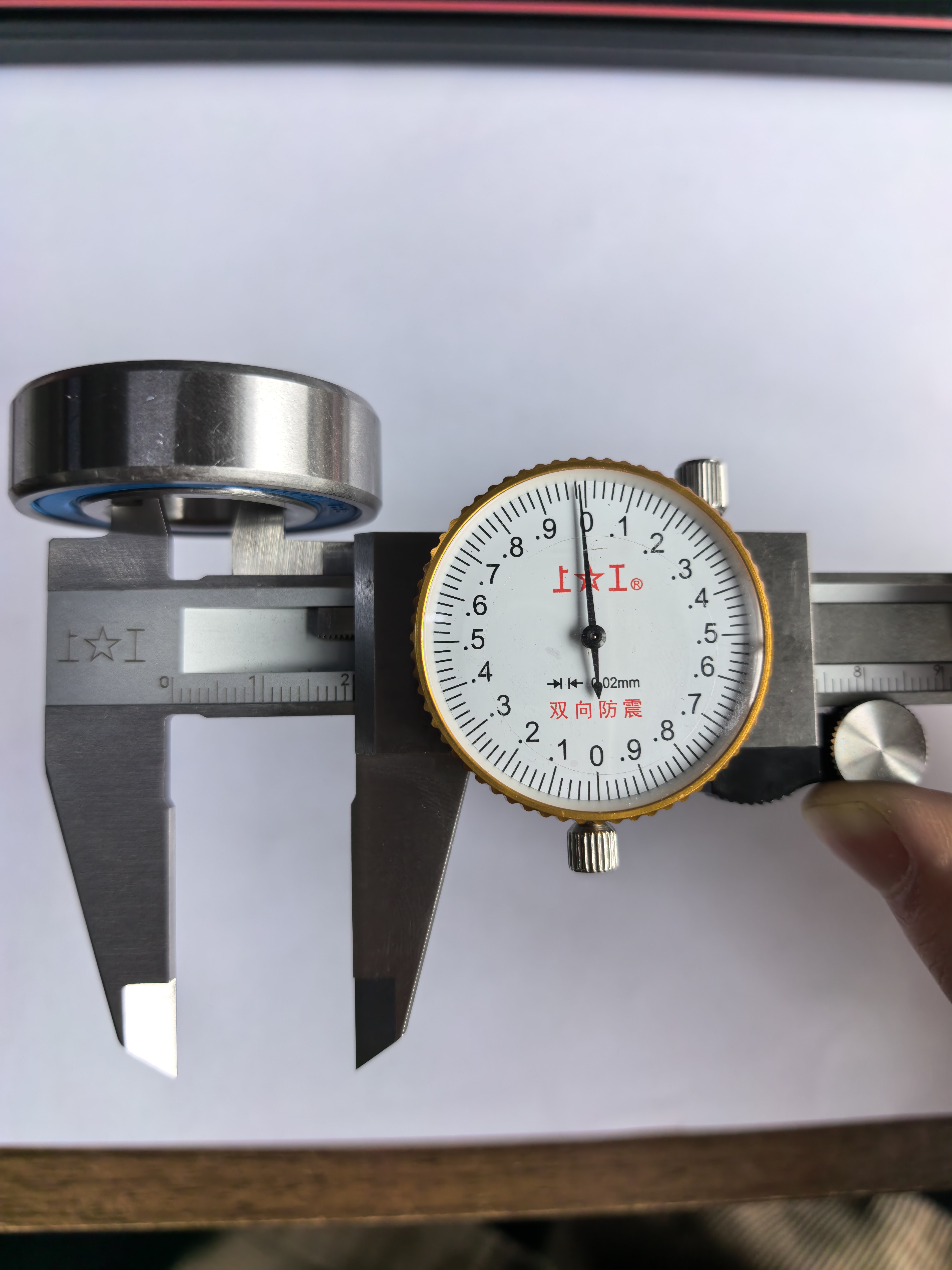

Měření vnitřního průměru

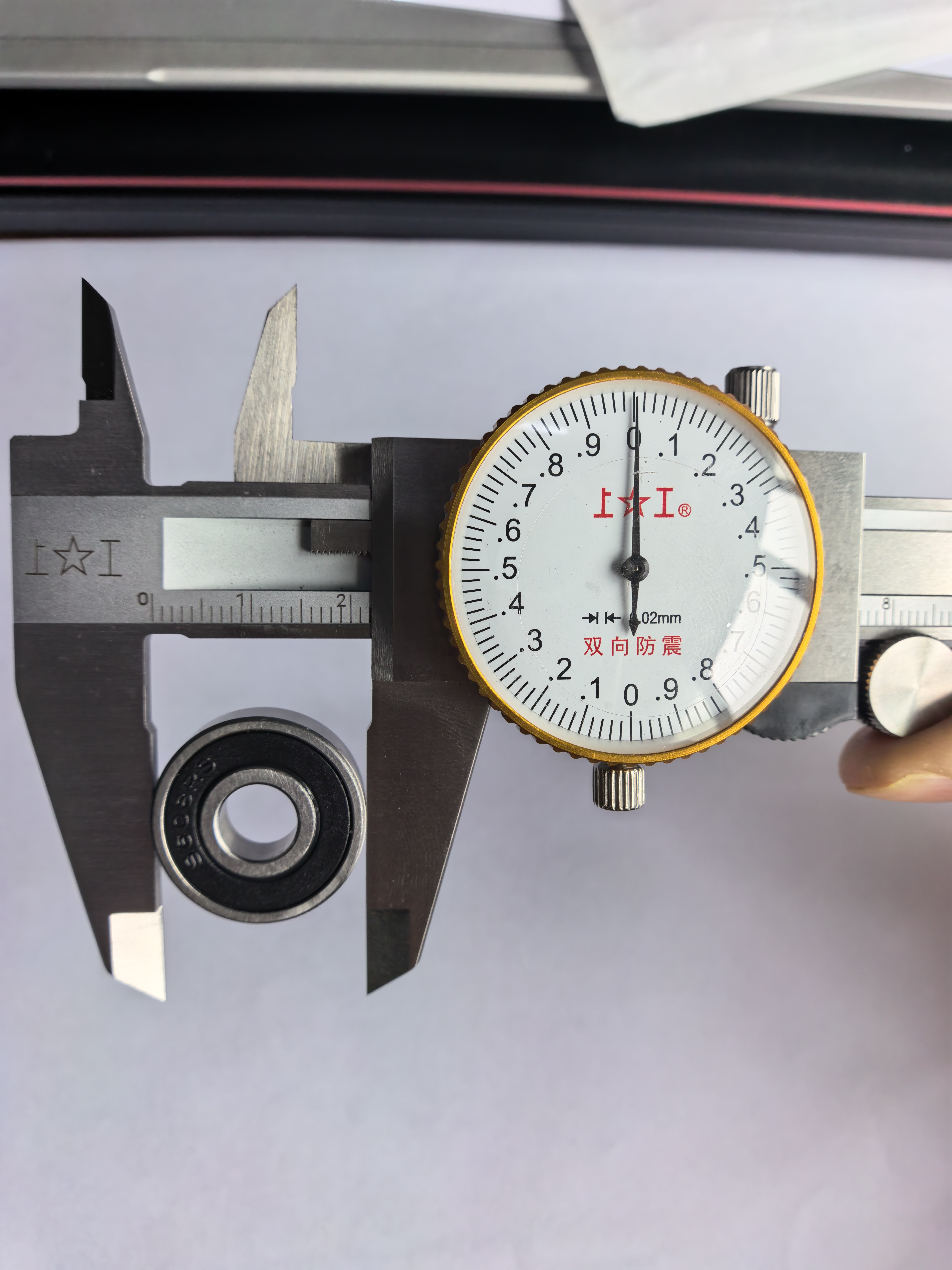

Měření vnějšího průměru

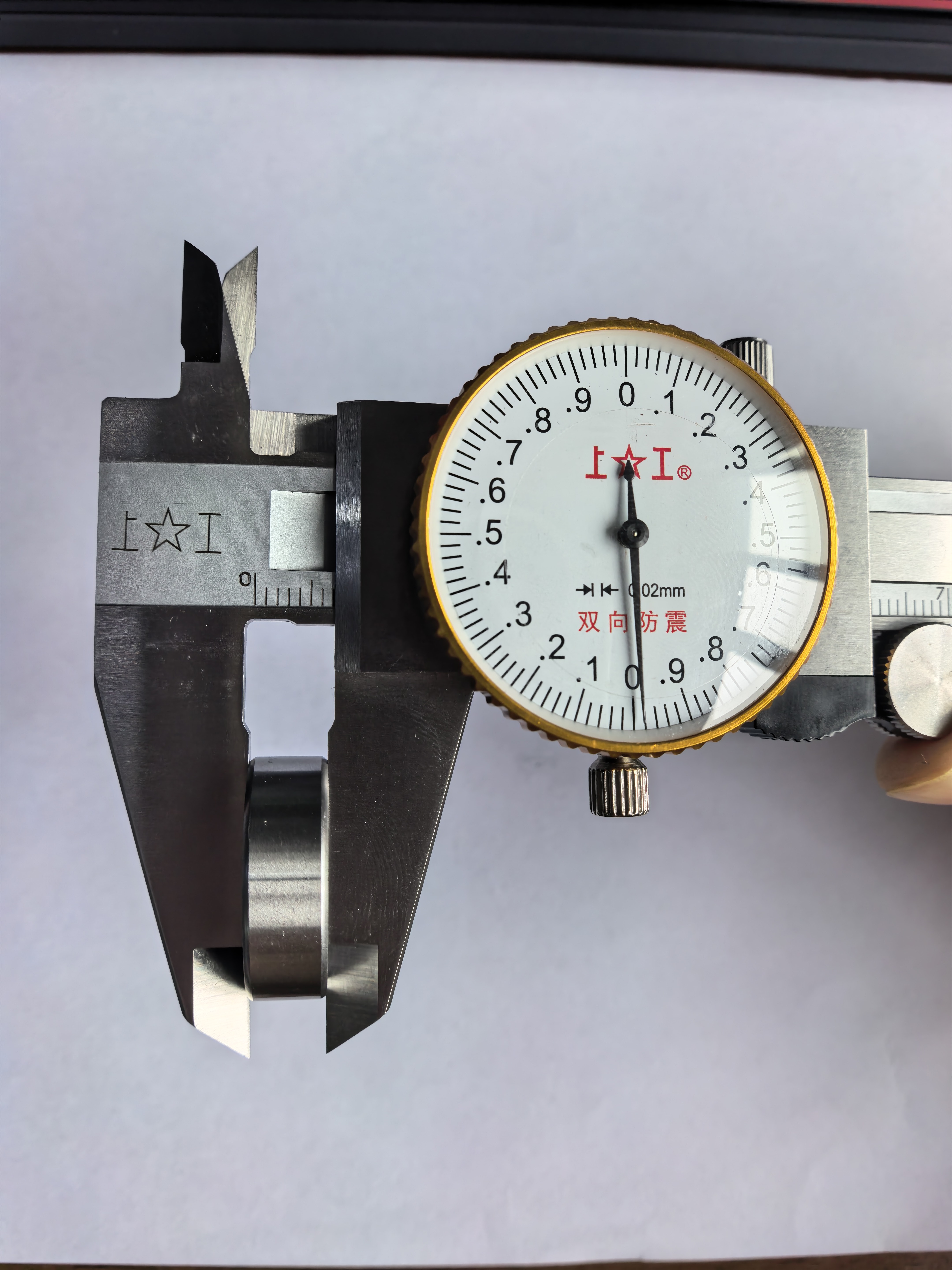

Měření šířky/tloušťky

Metody identifikace ložisek čtyřmístného modelu

U kuličkových ložisek označených čtyřmístným kódem (např. řada S60xx, S62xx a S63xx) existuje přísná shoda mezi vnitřním průměrem a posledními číslicemi čísla modelu. Tento vztah kategorizujeme do dvou scénářů: „Standardní vzorec“ a „Speciální přípony“.

Standardní pouzdro: Platí pro modely s příponou ≥ 04 (vnitřní průměr ≥ 20 mm)

Když je vnitřní průměr ložiska měřený pomocí posuvného měřítka větší nebo rovna 20 mm , můžete použít klasický vzorec "rozdělit 5":

Základní vzorec: Změřený vnitřní průměr ložiska ÷ 5 = poslední dvě číslice čísla modelu

Analýza případu: S6004-ZZ — Pokud změříte vnitřní průměr ložiska z nerezové oceli pomocí posuvného měřítka a zjistíte, že je 20 mm , můžete použít následující vzorec: 20 ÷ 5 = 4 (s příponou "04"). Předběžné hodnocení: Přípona pro tento model ložiska je 04. Následně, provedením dalších měření vnějšího průměru ložiska (42 mm) a šířky (12 mm) a jejich křížovým odkazem na standardní tabulku velikostí ložiska, můžete jednoznačně identifikovat kompletní číslo modelu ložiska jako S6004-ZZ .

Zvláštní případ: Platí pro modely s koncovými čísly 00, 01, 02 a 03

Upozorňujeme, že pravidlo dělení vnitřního průměru 5 se nevztahuje na ložiska s příponami od 00 do 03. Tyto čtyři specifické typy ložisek tvoří výjimky v rámci mezinárodních norem; jejich rozměry vnitřního průměru jsou pevné hodnoty, které si inženýři musí zapamatovat. Konkrétní odpovídající hodnoty jsou následující:

Přípona 00: Vnitřní průměr pevný na 10 mm (např. S6000)

Přípona 01: Vnitřní průměr pevný na 12 mm (např. S6001)

Přípona 02: Vnitřní průměr pevný na 15 mm (např. S6002)

Přípona 03: Vnitřní průměr pevný na 17 mm (např. S6003)

Pokud vnitřní průměr měřený posuvným měřítkem odpovídá jedné ze čtyř výše uvedených hodnot, přiřaďte jej prosím přímo k odpovídající příponě; nepoužívejte metodu dělení 5.

Metody identifikace ložisek 3-místného modelu (miniaturní/malá ložiska)

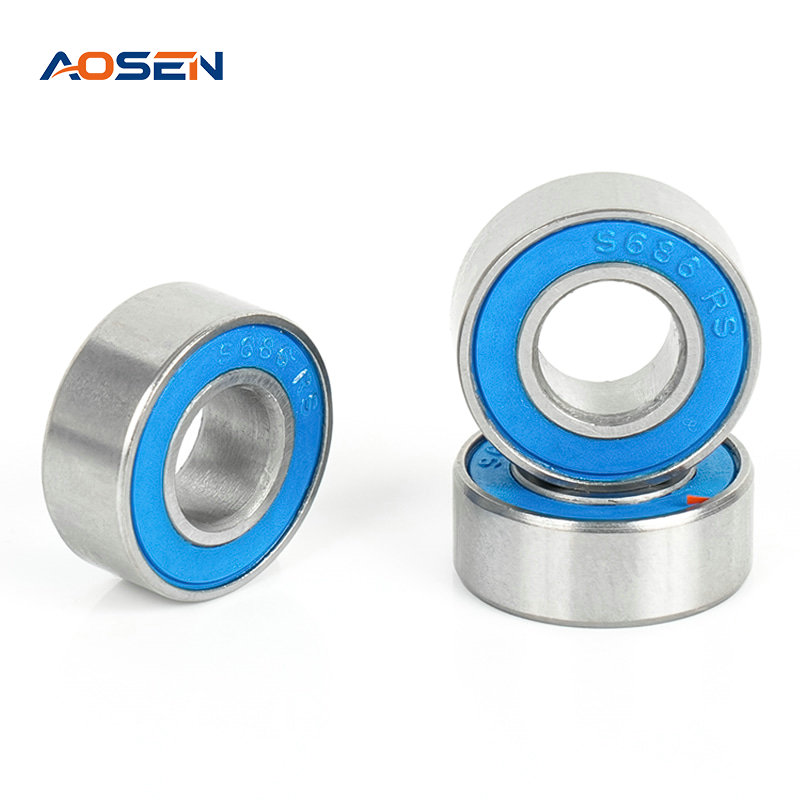

U miniaturních nebo malých kuličkových ložisek z nerezové oceli se jejich modelová čísla obvykle skládají ze tří číslic (např. S608, S626 atd.). Identifikace tohoto typu ložiska je nejpřímější; * *Stejně tak nelze použít vzorec "rozdělit 5". **

Základní pravidlo: Změřený vnitřní průměr ložiska = poslední číslice čísla modelu

Analýza případu: ** S608-ZZ ** — Pokud používáte posuvné měřítko k měření vnitřního průměru malého ložiska a zjistíte, že je ** 8 mm **, pak – na základě konvencí pro 3-místné označení ložisek – vnitřní průměr odpovídá přímo příponě čísla modelu. Předběžné hodnocení: Přípona tohoto ložiska je ** 8 **. Kombinací s naměřeným vnějším průměrem (22 mm) a šířkou (7 mm) lze model potvrdit jako běžné miniaturní ložisko ** S608-ZZ **.

Shrnutí a doporučení pro výběr

Stručně řečeno, kroky pro identifikaci modelu kuličkového ložiska z nerezové oceli pomocí posuvného měřítka s noniem lze shrnout takto:

Změřte vnitřní průměr, určete příponu:

Pokud je naměřený vnitřní průměr jednomístné číslo (např. 8 mm), odpovídá konečným číslicím 3místného čísla modelu (např. 608).

Pokud je naměřený vnitřní průměr 10, 12, 15 nebo 17 mm, odpovídá to speciálním čtyřmístným příponám 00, 01, 02 a 03.

Pokud je naměřený vnitřní průměr ≥ 20 mm, použijte vzorec ** Vnitřní průměr ÷ 5 = Přípona ** (např. 20 ÷ 5 = 04).

Pro určení série změřte vnější průměr a šířku:

Ložiska se stejným vnitřním průměrem mohou patřit do různých řad – s různými vnějšími průměry a šířkami – kvůli rozdílům v únosnosti (např. S6004, S6204, S6304 atd.). Konkrétní model proto musí být definitivně identifikován křížovou referencí jak vnějšího průměru, tak šířky.

Zvládnutím výše uvedených technik měření a výpočtu můžete snadno identifikovat skutečnou identitu ložiska – dokonce i „prostého“ bez obalu nebo označení – a vyhnout se tak nepříjemným situacím při údržbě zařízení, které vznikají v důsledku zakoupení nesprávného modelu nebo neschopnosti správně sestavit díly.
